Để cấu hình bộ hẹn giờ KG316T cho chu kỳ bật/tắt hàng ngày, trước tiên hãy mở khóa bàn phím bằng cách nhấn “Hủy/Đặt lại” bốn lần, hiệu chỉnh đồng hồ theo giờ hiện tại, sau đó thiết lập từng nhóm BẬT và TẮT bằng phím “Hẹn giờ”. Chọn chế độ ngày trong tuần (hàng ngày, Thứ Hai-Thứ Sáu, Thứ Hai-Thứ Bảy hoặc từng ngày riêng lẻ), xác nhận từng nhóm và cuối cùng đặt công tắc sang chế độ “Tự động”. Có thể thiết lập tối đa 16 nhóm BẬT và 16 nhóm TẮT mỗi ngày, với khoảng thời gian tối thiểu là 1 phút và thời gian điều khiển tối đa là 168 giờ. Hướng dẫn này sẽ trình bày đầy đủ quy trình, các lỗi cấu hình thường gặp và các bước kiểm tra thực tế.

Tìm hiểu về dòng sản phẩm điều khiển và bàn phím KG316T

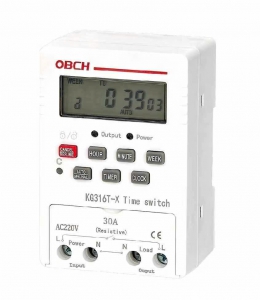

Trước khi lập trình, việc hiểu rõ những gì KG316T có thể và không thể làm là rất hữu ích. KG316T là một công tắc điều khiển thời gian dựa trên vi máy tính được thiết kế để tự động bật/tắt các mạch điện và thiết bị điện theo lịch trình đã được thiết lập trước. Nó sử dụng màn hình LCD kỹ thuật số và bàn phím màng nhỏ gọn với các phím chính sau:

Chìa khóa	Chức năng
Cái đồng hồ	Chuyển đổi giữa lập trình theo lịch trình và hiển thị thời gian thực.
Hẹn giờ	Chuyển đổi giữa các nhóm lập trình BẬT/TẮT
Tuần / Giờ / Phút	Điều chỉnh giá trị ngày trong tuần và thời gian
Hủy/Đặt lại	Xóa một nhóm hoặc khóa/mở khóa bàn phím
Tự động/Thủ công	Chuyển đổi giữa chế độ thực thi lịch trình tự động và chế độ ghi đè thủ công.

Phạm vi điều khiển trải dài từ 1 phút đến 168 giờ, và bộ nhớ tích hợp sẽ giữ lại các cài đặt trong trường hợp mất điện, do đó không cần phải nhập lại lịch trình đã lập trình sau khi mất điện tạm thời.

Hướng dẫn lập trình từng bước cho chu kỳ bật/tắt hàng ngày

Bước 1 — Mở khóa bàn phím. Nhấn phím “Hủy/Đặt lại” bốn lần liên tiếp. Biểu tượng khóa ở góc dưới bên trái màn hình sẽ biến mất, cho biết bàn phím hiện đã hoạt động và có thể nhận lệnh lập trình.

Bước 2 — Hiệu chỉnh đồng hồ. Nhấn và giữ phím “Đồng hồ”, sau đó sử dụng các phím “Tuần”, “Giờ” và “Phút” để đặt ngày và giờ hiện tại. Xác nhận rằng thời gian hiển thị khớp với giờ địa phương trước khi tiếp tục. Đồng hồ không chính xác sẽ khiến tất cả các thao tác BẬT/TẮT tiếp theo bị lệch theo.

Bước 3 — Thiết lập nhóm BẬT đầu tiên. Nhấn phím “Hẹn giờ” một lần. Màn hình sẽ hiển thị “1 BẬT” ở góc dưới bên trái. Sử dụng phím “Giờ” và “Phút” để nhập thời gian bật mong muốn. Sau đó, sử dụng phím “Tuần” để chọn chế độ ngày trong tuần: các tùy chọn thường bao gồm lịch trình giống nhau hàng ngày, Thứ Hai–Thứ Sáu, Thứ Hai–Thứ Bảy hoặc kết hợp các ngày riêng lẻ.

Bước 4 — Thiết lập nhóm TẮT đầu tiên. Nhấn “Hẹn giờ” một lần nữa. Màn hình sẽ hiển thị “1 TẮT”. Nhập thời gian tắt bằng cách sử dụng “Giờ” và “Phút”, và đặt chế độ ngày trong tuần sao cho phù hợp với nhóm BẬT tương ứng. Ngày TẮT phải trùng với ngày BẬT để tránh xung đột lịch trình.

Bước 5 — Lặp lại cho các nhóm bổ sung. Tiếp tục nhấn “Hẹn giờ” để chuyển đổi qua các chế độ “2 BẬT”, “2 TẮT”, “3 BẬT”, “3 TẮT”, v.v., cho đến nhóm thứ 16. Thiết lập từng cặp bằng cách sử dụng quy trình tương tự như Bước 3 và 4.

Bước 6 — Hủy các nhóm không sử dụng. Nếu cần ít hơn số nhóm tối đa, hãy nhấn “Hủy/Đặt lại” khi nhóm không sử dụng được hiển thị. Trường thời gian sẽ hiển thị “--:--” thay vì giá trị số, cho biết nhóm đó không hoạt động.

Bước 7 — Kiểm tra tất cả các nhóm. Sau khi lập trình, nhấn nút “Hẹn giờ” nhiều lần để xem lại từng cặp BẬT/TẮT. Xác nhận rằng ngày, giờ và phút khớp với lịch trình dự định. Nếu phát hiện lỗi, hãy điều chỉnh trường tương ứng bằng các phím “Tuần”, “Giờ” hoặc “Phút”.

Bước 8 — Kích hoạt chế độ Tự động. Nhấn giữ phím “Tự động/Thủ công” cho đến khi mũi tên chỉ ở phần dưới màn hình hiển thị chỉ vào vị trí “Tự động”. Ở chế độ này, máy KG316T sẽ tự động thực hiện lịch trình đã được lập trình. Nếu cần điều khiển thủ công tạm thời, nhấn phím “Tự động/Thủ công” sẽ chuyển mũi tên sang vị trí “BẬT” hoặc “TẮT”, ghi đè lên lịch trình tự động cho đến khi được chuyển trở lại.

Lựa chọn chế độ ngày trong tuần: Nên sử dụng cài đặt nào?

KG316T cung cấp một số cấu hình chế độ ngày trong tuần. Bảng dưới đây nêu rõ các chế độ phổ biến và ứng dụng phù hợp của chúng:

Chế độ ngày thường	Hành vi	Ứng dụng phù hợp
Giống hệt nhau mỗi ngày (cả 7 ngày)	Cùng một thời điểm BẬT/TẮT mỗi ngày	Chiếu sáng đường phố, chiếu sáng an ninh, tưới tiêu liên tục
Thứ Hai – Thứ Sáu	Chỉ hoạt động vào các ngày trong tuần	Hệ thống HVAC văn phòng, chiếu sáng thương mại, thiết bị nơi làm việc
Thứ Hai – Thứ Bảy	Hoạt động tích cực sáu ngày một tuần	Biển hiệu bán lẻ, hệ thống thông gió xưởng, trưng bày cửa sổ cửa hàng
Thứ Bảy – Chủ Nhật	Chỉ hoạt động vào cuối tuần	Hệ thống tưới tiêu chỉ hoạt động vào cuối tuần, chiếu sáng khu vui chơi giải trí.
Sự kết hợp ngày riêng lẻ	Bất kỳ bộ ngày tùy chỉnh nào	Thiết bị sản xuất theo ca, chu kỳ bơm luân phiên



Việc chọn sai chế độ ngày trong tuần là một trong những nguyên nhân phổ biến nhất gây ra lỗi cấu hình. Nếu bộ hẹn giờ dường như “không hoạt động” vào một số ngày nhất định, hãy kiểm tra xem chế độ ngày trong tuần của cả nhóm BẬT và TẮT đã được thiết lập chính xác chưa.

Các lỗi cấu hình thường gặp và cách khắc phục

Triệu chứng	Nguyên nhân có thể xảy ra	Biện pháp khắc phục
Bộ hẹn giờ không hoạt động vào thời gian đã lập trình.	Mũi tên chưa được đặt ở vị trí “Tự động”.	Nhấn giữ nút “Tự động/Thủ công” cho đến khi mũi tên chỉ vào “Tự động”.
Bàn phím không phản hồi khi nhấn phím.	Bàn phím đã bị khóa	Nhấn nút “Hủy/Đặt lại” bốn lần để mở khóa.
Đồng hồ chạy sai giờ hoặc hiển thị sai thời gian.	Đồng hồ chưa được hiệu chỉnh sau khi lắp đặt.	Hiệu chỉnh lại bằng cách sử dụng “Đồng hồ” + “Tuần/Giờ/Phút”
Một số ngày bị bỏ qua.	Chế độ ngày trong tuần được thiết lập không chính xác	Xem lại chế độ ngày trong tuần của từng cặp BẬT/TẮT.
Bộ hẹn giờ bật sai thời điểm	Các nhóm BẬT và TẮT được thiết lập với các ngày không trùng khớp.	Đồng bộ hóa cài đặt ngày trong tuần của các nhóm BẬT/TẮT được ghép nối.
Các sự kiện chuyển mạch bổ sung xảy ra	Các nhóm chưa sử dụng sẽ không bị hủy bỏ.	Nhấn “Hủy/Đặt lại” trên các nhóm không sử dụng để xóa chúng.

Đối với các ứng dụng yêu cầu lập kế hoạch hàng ngày chính xác với nhiều loại tải khác nhau,đầy đủ các cấu hình có sẵnBạn có thể xem lại thông tin chi tiết trên trang sản phẩm công tắc điều khiển thời gian.

Danh sách kiểm tra thực tế trước khi hoàn tất cấu hình

Hãy sử dụng danh sách kiểm tra này trước khi rời khỏi địa điểm lắp đặt:

• Bàn phím đã được mở khóa (biểu tượng khóa không hiển thị)
• Giờ trên đồng hồ trùng với giờ địa phương và ngày trong tuần.
• Tất cả các nhóm BẬT/TẮT cần thiết đã được lập trình.
• Chế độ ngày thường đã được xác minh cho từng nhóm.
• Các nhóm không sử dụng đã bị hủy (màn hình hiển thị “--:--”)
• Mỗi nhóm đã đánh giá bằng cách sử dụng phím “Hẹn giờ”.
• Chỉ báo mũi tên được đặt ở chế độ “Tự động”
• Chu trình thử nghiệm được tiến hành để xác nhận các công tắc tải hoạt động chính xác.
• Câu hỏi thường gặp

Câu 1: KG316T có thể lưu trữ bao nhiêu nhóm BẬT/TẮT?

Thiết bị KG316T hỗ trợ tối đa 16 nhóm BẬT và 16 nhóm TẮT mỗi ngày. Mỗi nhóm có thể được gán một chế độ ngày trong tuần khác nhau, cho phép lập lịch linh hoạt trong suốt chu kỳ hàng tuần. Các nhóm không sử dụng có thể được hủy riêng lẻ.

Câu 2: Lịch trình sẽ ra sao nếu mất điện?

Bộ hẹn giờ KG316T được trang bị bộ nhớ tích hợp giúp lưu giữ các lịch trình đã lập trình trong trường hợp mất điện. Khi có điện trở lại, bộ hẹn giờ sẽ tiếp tục hoạt động theo lịch trình đã lập trình trước đó mà không cần phải nhập lại cài đặt.

Câu 3: Tôi có thể tạm thời ghi đè lịch trình tự động mà không cần xóa nó không?

Đúng vậy. Nhấn phím “Tự động/Thủ công” sẽ chuyển đổi bộ hẹn giờ giữa chế độ tự động và chế độ điều khiển thủ công. Ở chế độ thủ công, bạn có thể bật hoặc tắt đầu ra mà không ảnh hưởng đến chương trình đã lưu. Chuyển lại sang chế độ “Tự động” sẽ khôi phục hoạt động theo lịch trình bình thường.

Câu 4: Tại sao bộ hẹn giờ hoạt động vào một số ngày nhưng không hoạt động vào những ngày khác?

Nguyên nhân hầu như luôn là do cài đặt chế độ ngày trong tuần không chính xác. Mỗi nhóm BẬT và nhóm TẮT tương ứng phải có chế độ ngày trong tuần trùng khớp. Nếu một nhóm được đặt thành “Thứ Hai – Thứ Sáu” nhưng nhóm TẮT được ghép nối được đặt thành “Hàng ngày”, lệnh TẮT sẽ được thực thi vào những ngày mà lệnh BẬT không được thực thi, dẫn đến hành vi không mong muốn.

Câu 5: Khoảng thời gian tối thiểu có thể lập trình cho chu kỳ hàng ngày là bao nhiêu?

Khoảng thời gian điều khiển tối thiểu là 1 phút, và khoảng thời gian điều khiển tối đa là 168 giờ (7 ngày). Điều này bao gồm cả các ứng dụng chu kỳ ngắn như điều khiển bơm luân phiên và các ứng dụng chu kỳ dài như lịch tưới tiêu hàng tuần.

Câu 6: Bộ điều khiển KG316T có thể điều khiển tải có dòng điện vượt quá định mức của nó không?

Công tắc tơ KG316T có khả năng đóng cắt định mức 25A cho tải điện trở và 20A cho tải cảm kháng ở điện áp 220V/50Hz. Đối với tải vượt quá định mức này, cần sử dụng công tắc tơ ngoài hoặc rơle trung gian. Luôn xác nhận thông số kỹ thuật tải với nhà cung cấp trước khi lắp đặt.

Phần kết luận

Việc cấu hình KG316T cho chu kỳ bật/tắt hàng ngày tuân theo một trình tự rõ ràng: mở khóa bàn phím, hiệu chỉnh đồng hồ, thiết lập từng nhóm BẬT/TẮT với chế độ ngày trong tuần chính xác, hủy các nhóm không sử dụng, xác minh tất cả các cài đặt và chuyển sang chế độ Tự động. Các bước quan trọng nhất là hiệu chỉnh đồng hồ và căn chỉnh chế độ ngày trong tuần — sai sót ở một trong hai bước này sẽ khiến bộ hẹn giờ hoạt động vào những thời điểm không mong muốn. Đối với các hệ thống điều khiển động cơ, máy bơm hoặc tải dòng điện cao, hãy xác minh rằng dòng điện tải nằm trong khả năng chuyển mạch định mức của KG316T và cân nhắc sử dụng công tắc tơ bên ngoài khi cần thiết.
