Nếu bạn đang thiết kế hoặc nâng cấp hệ thống phân phối điện, bạn có thể đã gặp cả  bộ bảo vệ điện áp  và  bộ hiệu chỉnh hệ số công suất — và tự hỏi liệu bạn cần cái này, cái kia, hay cả hai. Câu trả lời ngắn gọn là:  hai thiết bị này phục vụ hai mục đích hoàn toàn khác nhau.  Bộ bảo vệ điện áp là  thiết bị an toàn  giúp ngắt nguồn điện khi điện áp vượt quá phạm vi an toàn. Bộ hiệu chỉnh hệ số công suất là  thiết bị  giúp cải thiện hiệu quả sử dụng điện năng. Chúng không thể thay thế cho nhau, và trong nhiều hệ thống, cả hai đều có thể cần thiết.

     Bài viết này giải thích chức năng của từng thiết bị, những điểm khác biệt chính giữa chúng, và quan trọng nhất là cách xác định thiết bị nào phù hợp với ứng dụng của bạn.

Bộ bảo vệ điện áp là gì?

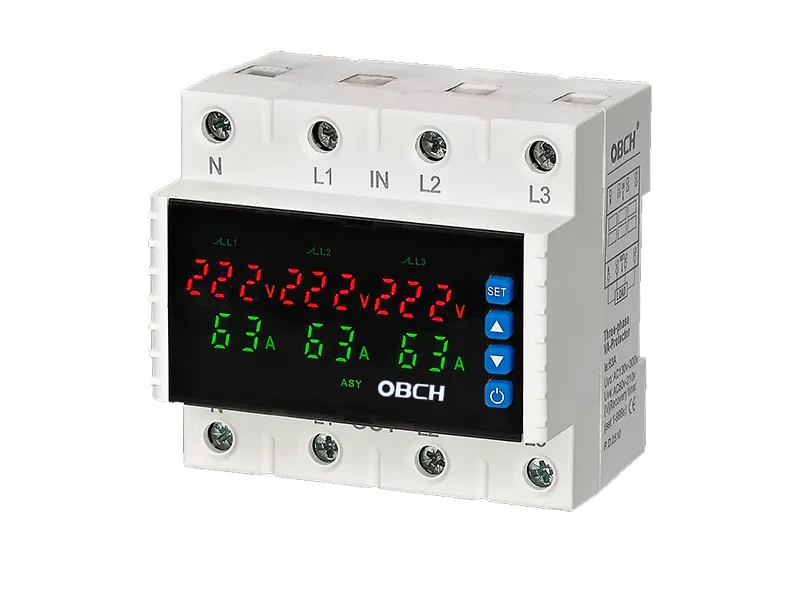

     Bộ bảo vệ điện áp (còn được gọi là bộ bảo vệ quá áp/thiếu áp hoặc rơle giám sát điện áp) là một thiết bị được thiết kế để  bảo vệ thiết bị điện khỏi các điều kiện điện áp bất thường .

     Thiết bị liên tục giám sát điện áp đầu vào và ngắt tải khi điện áp tăng hoặc giảm xuống dưới ngưỡng đã được cài đặt trước. Khi điện áp trở lại mức bình thường, thiết bị bảo vệ có thể tự động hoặc thủ công kết nối lại nguồn điện.

Các ứng dụng phổ biến bao gồm:

• Bảo vệ các thiết bị gia dụng khỏi sự biến động của lưới điện.
• Bảo vệ các thiết bị công nghiệp như động cơ, máy nén khí và máy CNC.
• Ngăn ngừa hư hỏng các thiết bị điện tử nhạy cảm trong trung tâm dữ liệu và trạm gốc thông tin liên lạc.
• Nâng cấp hệ thống điện cho các khu dân cư cũ có nguồn cung cấp điện không ổn định.

Các tính năng chính của một thiết bị bảo vệ điện áp điển hình:

• Dải điện áp hoạt động rộng (ví dụ: 80–300V đối với các mẫu một pha)
• Ngưỡng ngắt quá áp và thiếu áp có thể điều chỉnh
•
• Thời gian phản hồi nhanh (chỉ từ 0,1–0,2 giây)
• Màn hình hiển thị kỹ thuật số để giám sát điện áp và dòng điện theo thời gian thực.
• Lắp đặt trên thanh ray DIN cho bảng phân phối điện.

Bộ hiệu chỉnh hệ số công suất là gì?

     Bộ hiệu chỉnh hệ số công suất (PFC) là một thiết bị giúp  cải thiện hệ số công suất  của hệ thống điện — tỷ lệ giữa công suất thực (công hữu ích) và công suất biểu kiến ​​(tổng công suất cung cấp).

     Nói một cách đơn giản, hệ số công suất thấp có nghĩa là một phần điện năng lấy từ lưới điện không thực hiện được công việc hữu ích. Điều này thường do các tải cảm ứng như động cơ, máy biến áp và đèn huỳnh quang gây ra, khiến dạng sóng dòng điện và điện áp lệch pha.

Thiết bị PFC hoạt động bằng cách:

• Thêm tụ điện vào mạch để bù lại hiệu ứng cảm ứng.
• Đưa dòng điện và điện áp trở lại trạng thái cân bằng.
• Giảm công suất phản kháng tiêu thụ từ lưới điện.

Các ứng dụng phổ biến bao gồm:

• Các cơ sở công nghiệp có tải động cơ lớn
• Các tòa nhà thương mại có hệ thống HVAC và chiếu sáng
• Các cơ sở nơi công ty điện lực áp dụng hình phạt đối với hệ số công suất thấp

Các tính năng chính của bộ hiệu chỉnh hệ số công suất:

• Các dàn tụ điện (cố định hoặc tự động chuyển mạch)
• Có thể bao gồm tính năng lọc hài trong các mô hình nâng cao.
• Thường được lắp đặt tại bảng phân phối điện chính hoặc gần các tải cảm ứng lớn.
• Không ngắt nguồn điện—nó liên tục điều chỉnh các đặc tính điện.

Những điểm khác biệt chính tóm tắt:

Tính năng	Bộ bảo vệ điện áp	Bộ hiệu chỉnh hệ số công suất
Mục đích chính	An toàn — bảo vệ thiết bị khỏi hư hỏng do điện áp.	Hiệu quả — cải thiện chất lượng điện năng và giảm lãng phí năng lượng.
Nó giám sát những gì?	Mức điện áp (cao/thấp)	Mối quan hệ pha giữa điện áp và dòng điện
Chức năng của nó	Ngắt nguồn khi điện áp bất thường	Thêm điện dung để hiệu chỉnh góc pha.
Phản ứng với lỗi	Gây ra sự cố và ngắt điện.	Không bị ngắt quãng — tự điều chỉnh liên tục.
Tác động lên thiết bị	Ngăn ngừa hư hỏng do tăng và giảm điện áp đột ngột.	Giảm nhiệt, cải thiện hiệu suất động cơ, có thể giúp giảm hóa đơn tiền điện.
Vị trí lắp đặt	Mạch nhánh hoặc thiết bị riêng lẻ	Bảng phân phối điện chính hoặc gần các thiết bị tiêu thụ điện lớn.
Người dùng điển hình	Chủ nhà, người quản lý cơ sở, nhà sản xuất thiết bị	Nhà máy công nghiệp, tòa nhà thương mại, tiện ích

Khi nào nên sử dụng bộ bảo vệ điện áp

Bộ bảo vệ điện áp Đây là lựa chọn đúng đắn khi mối quan tâm hàng đầu của bạn là  sự an toàn của thiết bị  trước nguồn điện không ổn định.

Hãy sử dụng thiết bị bảo vệ điện áp khi:

1. Nguồn điện lưới của bạn không ổn định.
Nếu khu vực của bạn thường xuyên gặp phải tình trạng dao động điện áp, sụt áp hoặc tăng áp đột ngột, thiết bị bảo vệ điện áp có thể giúp ngăn ngừa hư hỏng cho các thiết bị được kết nối.

2. Bạn đang bảo vệ các thiết bị nhạy cảm hoặc đắt tiền.
Các thiết bị như máy CNC, hệ thống HVAC, thiết bị y tế và thiết bị thông tin liên lạc có thể bị hư hỏng hoặc phá hủy do sự bất thường về điện áp. Bộ bảo vệ điện áp cung cấp khả năng ngắt kết nối hoàn toàn trước khi xảy ra hư hỏng.

3. Bạn đang lắp đặt thiết bị trong môi trường dân cư hoặc thương mại với chất lượng điện năng không xác định.
    Đối với các ứng dụng như cải tạo mạch điện dân dụng, thiết bị bảo vệ điện áp thường được chỉ định để bảo vệ các mạch nhánh và thiết bị.

4. Bạn cần ngưỡng ngắt điều chỉnh được.
Các thiết bị khác nhau có khả năng chịu đựng điện áp khác nhau. Bộ bảo vệ điện áp điều chỉnh cho phép bạn thiết lập các điểm ngắt quá áp và thiếu áp để phù hợp với các yêu cầu cụ thể của tải.

5. Bạn cần thời gian phản hồi nhanh.
Một số thiết bị bảo vệ điện áp có thể ngắt nguồn điện trong vòng 0,1 đến 0,2 giây, điều này rất quan trọng để bảo vệ các thiết bị điện tử nhạy cảm khỏi các xung điện áp đột ngột.

Khi nào nên sử dụng bộ hiệu chỉnh hệ số công suất?

     Bộ điều chỉnh hệ số công suất là lựa chọn phù hợp khi mối quan tâm hàng đầu của bạn là  hiệu quả năng lượng  và  giảm chi phí điện năng .

Sử dụng bộ hiệu chỉnh hệ số công suất khi:

1. Cơ sở của bạn có rất nhiều tải cảm ứng.
     Động cơ, máy biến áp và đèn huỳnh quang là những nguồn gây ra hệ số công suất thấp phổ biến. Nếu cơ sở của bạn vận hành nhiều thiết bị này, bộ điều chỉnh hệ số công suất (PFC) có thể cải thiện đáng kể hiệu suất tổng thể.

2. Công ty điện lực của bạn tính phí phạt hệ số công suất.
Nhiều biểu giá điện công nghiệp và thương mại bao gồm phí phạt đối với hệ số công suất dưới một ngưỡng nhất định (thường là 0,85–0,90). Bộ điều chỉnh hệ số công suất (PFC) có thể giúp tránh các khoản phí này.

3. Bạn muốn giảm nhiệt lượng tỏa ra và tăng tuổi thọ thiết bị.
Hệ số công suất thấp khiến động cơ và máy biến áp tiêu thụ dòng điện nhiều hơn mức cần thiết, tạo ra nhiệt lượng dư thừa. Điều chỉnh hệ số công suất sẽ giảm nhiệt lượng này và có thể kéo dài tuổi thọ thiết bị.

4. Bạn cần tăng công suất hệ thống mà không cần nâng cấp cơ sở hạ tầng.
Cải thiện hệ số công suất sẽ giảm tổng dòng điện tiêu thụ từ lưới điện, giải phóng công suất trong các đường dây, máy biến áp và thiết bị đóng cắt hiện có.



Bạn có thể sử dụng cả hai không?

    Đúng vậy, và trong nhiều ứng dụng công nghiệp và thương mại,  cả hai thiết bị đều được sử dụng cùng nhau .

Một cấu hình điển hình có thể bao gồm:

• Thiết  bị bảo vệ điện áp  tại nguồn cấp chính hoặc trên các mạch nhánh quan trọng để phòng ngừa các sự cố về điện áp.
• Bộ  điều chỉnh hệ số công suất  tại bảng phân phối chính nhằm cải thiện hiệu suất tổng thể của hệ thống.

Các thiết bị này giải quyết những vấn đề khác nhau và không gây nhiễu lẫn nhau. Trên thực tế, việc sử dụng cả hai mang lại sự bảo vệ toàn diện và tối ưu hóa hiệu quả.

    Cách lựa chọn: Danh sách kiểm tra quyết định

Hãy sử dụng danh sách kiểm tra này để xác định thiết bị mà ứng dụng của bạn yêu cầu:

Câu hỏi	Đúng	KHÔNG
Thiết bị của bạn có nhạy cảm với sự dao động điện áp không?	→  Bộ bảo vệ điện áp	→ Tiếp tục
Khu vực của bạn có thường xuyên gặp phải tình trạng tăng hoặc giảm điện áp đột ngột không?	→  Bộ bảo vệ điện áp	→ Tiếp tục
Bạn có đang bảo vệ các thiết bị đắt tiền hoặc quan trọng không?	→  Bộ bảo vệ điện áp	→ Tiếp tục
Cơ sở của bạn có vận hành nhiều động cơ, máy biến áp hoặc tải cảm ứng không?	→  Hãy xem xét PFC	→ Tiếp tục
Hóa đơn tiền điện của bạn có bao gồm phí phạt do hệ số công suất cao không?	→  Hãy xem xét PFC	→ Tiếp tục
Bạn muốn giảm thiểu lãng phí năng lượng và nâng cao hiệu quả?	→  Hãy xem xét PFC	→ Tiếp tục

Những quan niệm sai lầm thường gặp

Quan niệm sai lầm 1: "Bộ bảo vệ điện áp có thể cải thiện hệ số công suất."
Không. Bộ bảo vệ điện áp không ảnh hưởng đến mối quan hệ pha giữa điện áp và dòng điện. Chức năng duy nhất của nó là ngắt nguồn điện trong điều kiện điện áp bất thường.

Quan niệm sai lầm 2: "Bộ chỉnh lưu hệ số công suất có thể bảo vệ chống lại sự tăng giảm điện áp đột ngột."
Không. Bộ chỉnh lưu hệ số công suất không theo dõi hoặc phản ứng với mức điện áp. Nó không cung cấp khả năng bảo vệ quá áp hoặc thiếu áp.

Quan niệm sai lầm 3: "Tôi chỉ cần một trong hai thiết bị này thôi."
Không hẳn vậy. Nhiều hệ thống sẽ hiệu quả hơn nếu sử dụng cả hai: bảo vệ điện áp để đảm bảo an toàn và hiệu chỉnh hệ số công suất để tăng hiệu suất.

Câu hỏi thường gặp

     Hỏi: Bộ bảo vệ điện áp có thể thay thế bộ hiệu chỉnh hệ số công suất không?
Không. Hai thiết bị này có chức năng hoàn toàn khác nhau. Bộ bảo vệ điện áp là thiết bị ngắt điện an toàn; bộ hiệu chỉnh hệ số công suất là thiết bị tối ưu hóa hiệu suất. Chúng không thể thay thế cho nhau.

      Hỏi: Điều gì sẽ xảy ra nếu tôi lắp đặt thiết bị bảo vệ điện áp nhưng hệ số công suất lại thấp?
Thiết bị của bạn sẽ được bảo vệ khỏi các sự cố về điện áp, nhưng bạn vẫn sẽ phải chịu tổn thất hiệu suất và các khoản phí phạt tiềm tàng từ phía công ty điện lực do hệ số công suất thấp. Hai vấn đề này độc lập với nhau.

      Hỏi: Điều gì xảy ra nếu tôi lắp đặt bộ hiệu chỉnh hệ số công suất nhưng điện áp không ổn định?
Hệ số công suất sẽ được cải thiện, nhưng thiết bị của bạn vẫn dễ bị ảnh hưởng bởi sự tăng giảm điện áp đột ngột và sụt áp. Bộ hiệu chỉnh hệ số công suất không cung cấp bất kỳ sự bảo vệ điện áp nào.

      Hỏi: Làm sao để biết hệ số công suất của tôi cần được điều chỉnh?
Bạn có thể đo hệ số công suất bằng máy phân tích chất lượng điện năng hoặc kiểm tra hóa đơn tiền điện – nhiều công ty điện lực ghi rõ hệ số công suất hoặc tính phí phạt. Hệ số công suất dưới 0,85 thường cần được kiểm tra.

      Hỏi: Bộ bảo vệ điện áp có cần bảo trì không?
Hầu hết các bộ bảo vệ điện áp là thiết bị bán dẫn không có bộ phận chuyển động. Tuy nhiên, chúng cần được kiểm tra định kỳ để đảm bảo cài đặt ngắt mạch chính xác và thiết bị hoạt động đúng cách. Bộ bảo vệ điện áp OBCH được đánh giá có tuổi thọ 1 triệu lần hoạt động cơ học và 100.000 lần hoạt động điện.

     Hỏi: Bộ bảo vệ điện áp phản hồi nhanh như thế nào?
Thời gian phản hồi thay đổi tùy theo từng model. Bộ bảo vệ điện áp điều chỉnh được của OBCH có thể ngắt nguồn điện chỉ trong 0,1 giây, cung cấp khả năng bảo vệ nhanh chóng cho các thiết bị nhạy cảm.

Phần kết luận

Việc lựa chọn giữa bộ bảo vệ điện áp và bộ hiệu chỉnh hệ số công suất phụ thuộc vào vấn đề bạn đang cố gắng giải quyết.

• Nếu bạn cần  bảo vệ thiết bị khỏi hư hỏng do điện áp cao  , hãy chọn thiết bị chống nhiễu điện áp.
• Nếu bạn cần  cải thiện hiệu quả sử dụng năng lượng và giảm chi phí điện năng  , hãy chọn bộ hiệu chỉnh hệ số công suất.
• Nếu bạn cần  cả khả năng bảo vệ và hiệu quả  , hãy lắp đặt cả hai thiết bị vào hệ thống của mình.

     Đừng mắc sai lầm khi cho rằng thiết bị này có thể thay thế công việc của thiết bị kia. Chúng bổ sung cho nhau, chứ không cạnh tranh.

      Nếu bạn không chắc chắn về các yêu cầu cụ thể khi nộp đơn, hãy xem xét các thông tin có sẵn. cấu hình bảo vệ điện áp có thể điều chỉnh Để hiểu rõ các lựa chọn bảo vệ hiện có, hoặc tham khảo ý kiến ​​của kỹ sư điện có chuyên môn để đánh giá nhu cầu của hệ thống.
